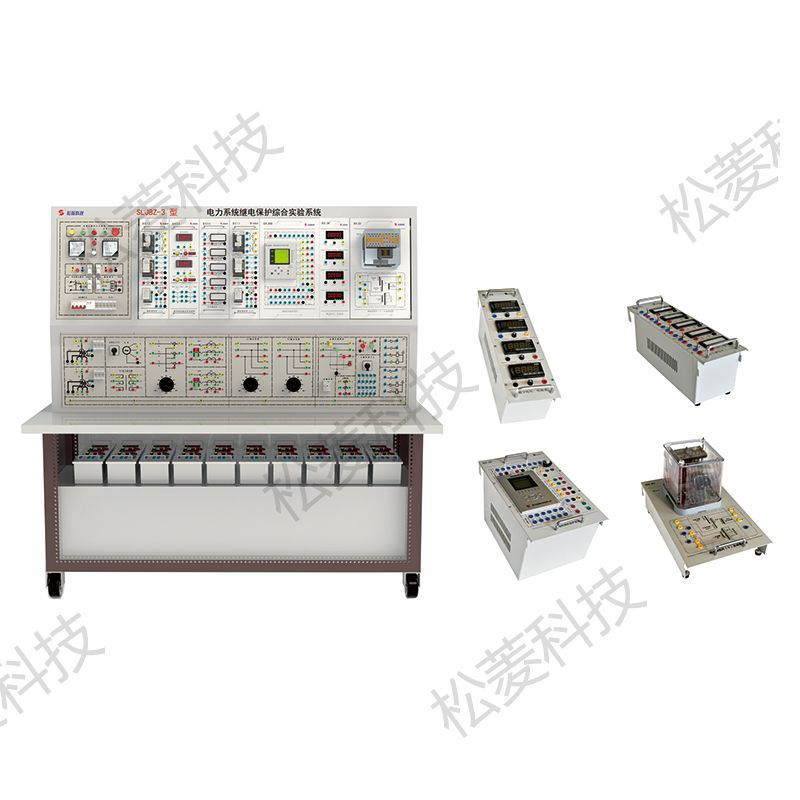

SLJBZ-3 型

电力系统继电保护操作实验台

产品描述

1.电力系统继电保护操作实验台基本参数

1.1 输入电源：三相五线　380V±10%　50Hz；

1.2 工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）　海拔＜4000m；

1.3 装置容量：＜1.5kVA；

1.4 设备结构，材质：设备为实验台式结构，实验屏为镀锌板，表面喷塑处理，实验桌为钢型材骨架，镀锌板做门板，表面喷塑处理，实验台实验接线铝面板采用蚀刻喷塑工艺；设备结构件全部采用全金属材料（包括实验桌面）并可靠接地；

1.5 实验台尺寸（高×宽×深）：180cm×185cm×75cm。

2.电力继电器配置及其他实验组件

实验设备配置的典型电力继电器包括：电流、电压、中间、时间、信号、自动重合闸等。继电器采用国内知名品牌，继电器采用模块化结构，方便用户以后进行功能扩展。

3.仪表配置

仪表结构：采用模块化仪表，方便维护；电流表2只，电压表2只，均采用真有效值仪表；具备量程自动切换功能；仪表精度：直流0.2%F.S±2个字，交流0.3%F.S±3个字。

4. 智能综合保护装置

序号	设备组成	主要配置及技术参数	尺寸：cm （高×宽×深）
1	实验台	漏保开关；实验面板；交直流电源；电力系统物理仿真一次系统；故障设置模块；仪表；二次控制回路及控制器件；大功率可调电阻	180×185×75
2	继电器组件	电流、电压、中间、时间、信号、自动重合闸等
3	微机保护组件	可编程微机保护组件（包含线路、配变、变压器差动、变压器后备、电动机、电容器、备自投）
4	其它组件	数字电压、电流表；电秒表等
5	选配内容	功率方向/感应型过电流继电器；微机综合保护组件；微机变压器保护组件；微机距离保护组件；监控系统
6	实验项目	1 继电器特性实验 2 继电器特性仿真实验 3 电磁式继电器保护实验 4 自动装置实验 5 继电保护与自动装置综合实验及考核实验 6微机线路保护装置综合实验 7 微机变压器后备保护实验 8 微机保护编程与调试实验 9 继电保护matlab仿真实验
