产品介绍

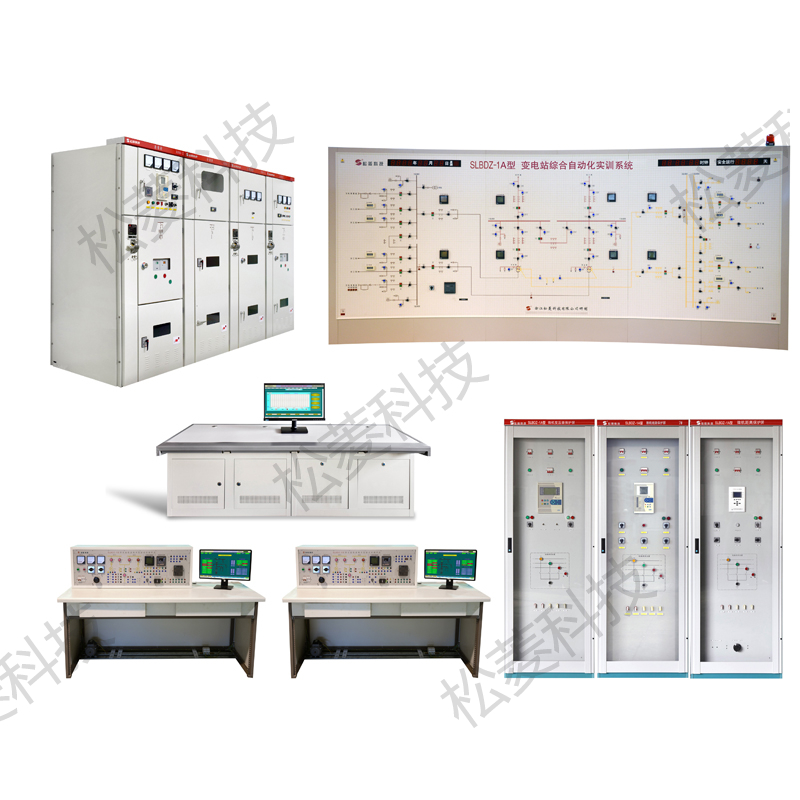

实训系统采用变电站物理模拟一次系统与变电站工业级一二次成套设备有机结合、软硬件相结合的设计思路研制，可以满足高校和高职高专院校“电力系统及其自动化”、“发电厂及电力系统自动化”专业及相关专业“发电厂变电站电气设备”、“变电站自动化”、“供配电技术”和“继电保护”等专业课程的实验实训教学需求，亦可作为变配电室值班电工等相关职业工种的培训考核平台。
序号 | 设备组成 | 主要配置及技术参数 | 尺寸：cm （高×宽×深） |
1 | 变电站一次系统屏 | 马赛克屏；110kV/35kV/10kV变电站仿真一次系统；高压开关操作及位置指示器件；智能仪表；故障设置系统；智能倒闸操作系统 | 220×500×60 |
2 | 微机保护系统 | 微机变压器保护屏；110kV微机线路保护屏；微机综合保护屏 | 220×80×60 |
3 | 选配内容 | 10kV高压开关柜：高压进线柜；高压计量柜；高压PT柜；高压出线柜；说明：XGN(1.固定式）/KYN28A（2.手车式）可选 | 1.230×90×90 2.230×80×150 |
监控系统设计实训台：实训台（实训接线面板）；智能仪表；西门子PLC；智能温湿度控制器；断路器控制回路；计算机；开发版组态软件 | 120×120×80 | ||
4 | 监控系统 | 工控机；监控台；变电站综合自动化软件 | 75×240×90 |
5 | 实训项目 | 1.变电站电气主接线认知及倒闸操作 2.高压开关及成套设备的认知及操作 3.微机变压器保护实训 4.微机线路保护实训 5.微机备自投 6.变电站VQC实训 7.变电站自动化系统实训 8.变电站监控软件设计 | |
